产品简介
CAU单座调节阀结构紧凑,是C系列高性能控制阀中的基型产品之一。易维护、可快换、直压式阀内件自对中设计,具有优异的密封性能。抛物柱面阀芯结构能够保证可调范围广、流量特性曲线精度高且能实现微小流量控制。
CAU单座调节阀结构紧凑应用领域十分广泛。因阀芯不会存在卡死现象,尤其适宜控制含有颗粒杂质的流体及应用在温度变化大的场合。
调节阀配用DA 系列多弹簧气动薄膜执行机构,结构坚固紧凑、 新颖美观、性能卓越。高强度的膜片可承受 Max0.6MPa 的供气压力,使执行机构输出力强劲,从而保证控制阀整机运行平稳、关闭严密。另外,执行机构具有极高的通用性及互换性,在现场只要将膜头翻转,就能很轻松地变换作用形式。
定位器通过支架内的孔向执行机构供气,无专门的外接气源管。同传统设计相比,这种设计提高了执行机构的可靠性及抗振性,而且减少了控制阀所占空间、简化了定位器的装配过程。定位器排放的清洁气体,使弹簧气室始终都能对外部大气保持正压。在运行过程中,外界气体不会被吸入弹簧气室,从而保护基础内件不受恶劣环境 (如酸性、海洋性气候等)的侵蚀,并且能够双倍利用辅助能源。

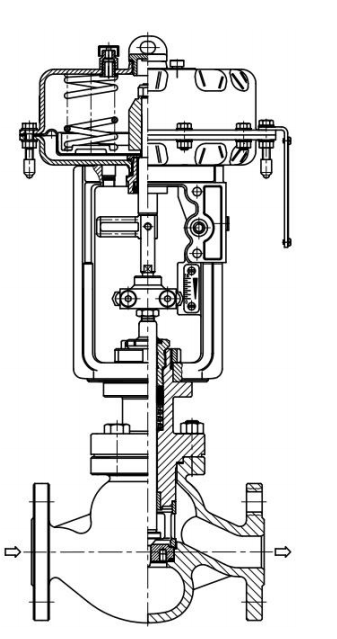

![CAU系列单座调节阀 CAU系列单座调节阀](https://0.rc.xiniu.com/g4/M00/5F/BC/CgAG0mL5wMmANyU8AAHn4RHGYL4128.png)
技术参数
公称通径:DN15-400
公称压力:ANSI CL150、300、600
DIN PN16、25、40、63、100
JIS 10K、20K、30K、40k
GB PN1.6、2.5、4.0 、6.4、10.0 MPa
连接方式:法兰型 ANSI B16.5 RF、RTJ
DIN2543/2544/2545 RF
GB/T9113 RF、FM
焊接型 ANSI B16.5
嵌接焊 SW
上阀盖形式:标准型…………-46~200℃;200℃~300℃
散热片型…………300℃~530℃
阀芯形式:抛物柱面阀芯
流量特性:金属阀座:
等百分比 CV:0.25~2925
线 性 CV:0.01~2925
软 阀 座:
等百分比 CV:0.25~2925
线 性 CV:0.1~2925
执行机构形式:DA 系列多弹簧薄膜式
弹簧范围:50-300Kpa
供气压力:最大 6bar
气源接口:G1/8(DA1/DA2)、G1/4(DA3/DA4)、G3/4(DA5)
环境温度:-20℃~+80℃
选配附件:定位器、过滤减压阀、电磁阀、限位开关、阀位变送器、手轮机构、快速排气阀、速度控制阀、气动保位阀等
显著特点:
▲ 阀座可双面使用,提高使用寿命
▲ 多种材料可供选择
▲ 无需特殊工具即可迅速安装、拆卸
▲ 免维修填料
▲ 性价比高
▲ 耐磨、抗腐蚀填料函。
