产品简介

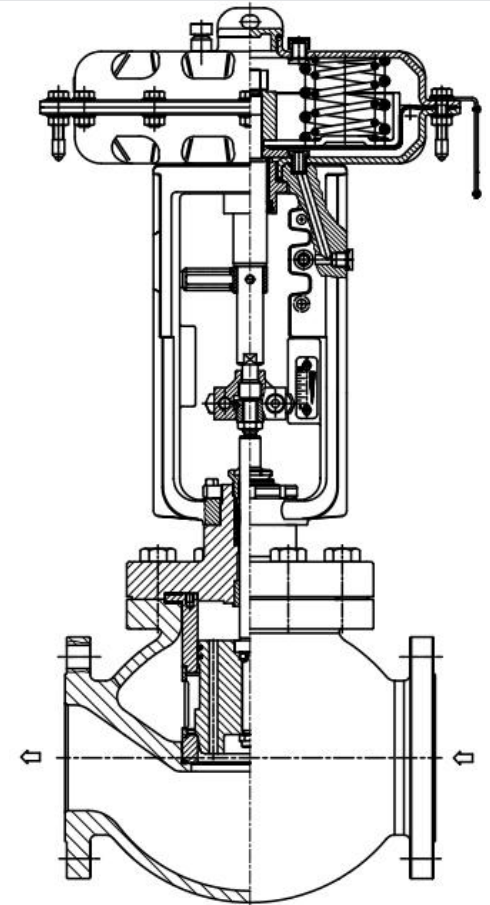

CAB1 系列压力平衡抛物面阀芯单座笼式控制阀结构紧凑，具有金属密封及软密封结构，配以各种高性能复合及金属压力平衡密封环,密封性能优异。衬套及套筒双导向保证阀芯能在流体偏置力作用下能运行平稳可靠。因具有流体压力平衡结构,所以只需用较小的操作力便可达到稳定的调节目的。抛物柱面阀芯结构能够保证可调范围广,流量特性曲线精度高且不会存在卡死现象。坚固的套筒可改善内部流体环境,防止闪蒸及空化的发生及破坏。

CAB 压力平衡抛物面阀芯单座笼式控制阀性能卓越,适应于大压差、大温度变化以及含有颗粒杂质的流体工况。

技术参数

公称通径：DN80-400

公称压力：ANSI CL150、300、600

                 DIN PN16、25、40、63、100

                 JIS 10K、20K、30K、40k

                 GB PN1.6、2.5、4.0 、6.4、10.0 MPa

连接方式：法兰型 ANSI B16.5 RF、RTJ

                            DIN2543/2544/2545 RF

                            GB/T9113 RF、FM

                 焊接型  ANSI B16.5

                 嵌接焊 SW

上阀盖形式：标准型…………-46～200℃；200℃～300℃

                    散热片型…………300℃～530℃

阀芯形式：抛物柱面阀芯

流量特性：金属阀座:

                        等百分比 CV:0.25～2925

                        线    性 CV:0.01～2925

                 软 阀 座:

                        等百分比 CV:0.25～2925

                        线    性 CV:0.1～2925

执行机构形式：DA 系列多弹簧薄膜式

弹簧范围：50-300Kpa

供气压力：最大 6bar

气源接口：G1/8（DA1/DA2）、G1/4（DA3/DA4）、G3/4（DA5）

环境温度：-20℃～+80℃

选配附件：定位器、过滤减压阀、电磁阀、限位开关、阀位变送器、手轮机构、快速排气阀、速度控制阀、气动保位阀等

显著特点：

1）阀座可双面使用，提高使用寿命；

2）操作力小，适用高压差工况；

3）调节精度高；

4）无需特殊工具即可迅速安装、拆卸；

5）性价比高；

6）优化流量的套筒；

7）多种材料可供选择；

8）免维修填料；

9）耐磨、抗腐蚀填料函。
